Att installera industriella kabelbanor på en sluttande yta innebär unika utmaningar jämfört med platta installationer. Som en pålitlig leverantör av Industrial Cable Raceway har jag stött på många scenarier där korrekt installation i sluttningar är avgörande. I det här blogginlägget kommer jag att dela med mig av omfattande riktlinjer för hur man installerar industriella kabelbanor på en sluttande yta effektivt och säkert.
Överväganden före installation
Innan installationsprocessen påbörjas är det viktigt att göra en grundlig bedömning av den sluttande ytan. Mät lutningsvinkeln noggrant med en klinometer. Olika lutningsvinklar kan kräva specifika installationstekniker och hårdvara för att säkerställa stabiliteten hos kabelbanan.
Inspektera ytan för eventuella ojämnheter, såsom stötar, sprickor eller utsprång. Dessa brister kan påverka inriktningen och säker montering av kabelbanan. Om några problem upptäcks, gör nödvändiga reparationer eller justeringar för att skapa en slät och jämn yta för installation.
Att välja rätt kabelbana
Valet av kabelbana beror på olika faktorer, inklusive miljö, kabeltyp och belastningskapacitet. På vårt företag erbjuder vi ett brett utbud av industriella kabelbanor, inklusiveZink Aluminium Magnesiumlegering Kabelbricka. Denna typ av kabelränna är mycket korrosionsbeständig, vilket gör den lämplig för utomhus- och tuffa industriella miljöer.

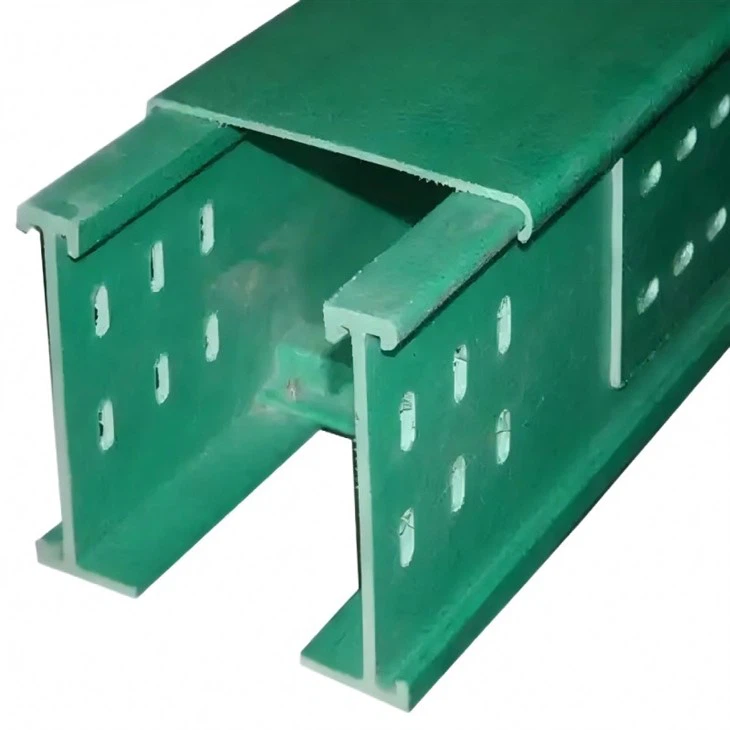

Ett annat alternativ ärKabelbricka i glasfiberförstärkt plast. Den är lätt, icke-ledande och ger utmärkta isoleringsegenskaper. Detta gör den idealisk för installationer där elsäkerhet är ett problem.

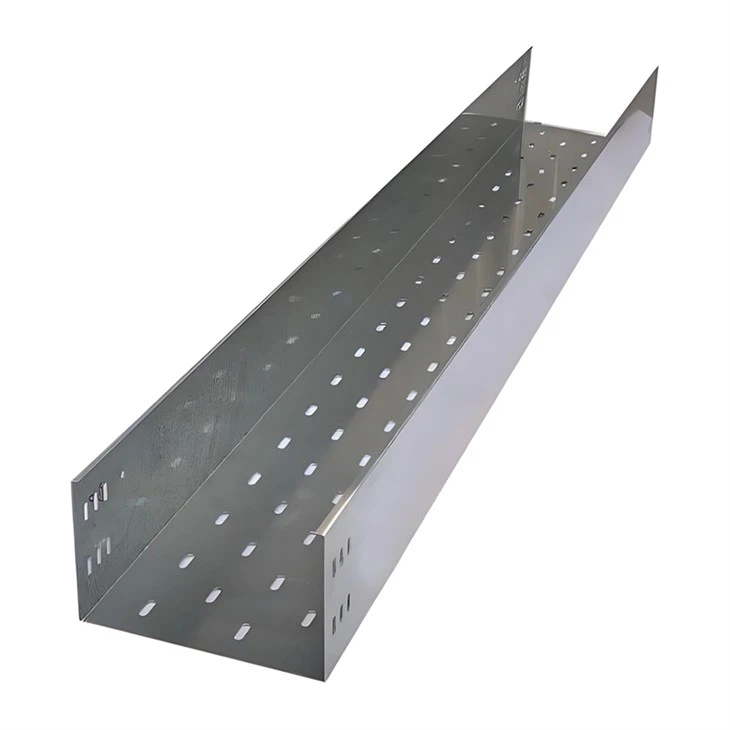

För applikationer som kräver god ventilation och värmeavledningPerforerad metallkabelbrickaär ett utmärkt val. Perforeringarna tillåter luft att cirkulera runt kablarna, vilket minskar risken för överhettning.
Val av monteringshårdvara
När du installerar kabelbanor på en sluttande yta är rätt monteringsutrustning avgörande för stabiliteten. För milda sluttningar kan standardfästen och fästen vara tillräckliga. Men för brantare backar kan specialutrustning såsom justerbara fästen eller lutningsspecifika monteringssystem krävas.
Se till att monteringsutrustningen är gjord av högkvalitativa material som kan motstå miljöförhållandena på installationsplatsen. Rostfritt stål eller galvaniserad hårdvara rekommenderas ofta för dess korrosionsbeständighetsegenskaper.
Installationssteg
Steg 1: Markera installationsvägen
Använd en kritstreck eller en lasernivå för att markera vägen där kabelbanan ska installeras. Detta säkerställer att löpbanan installeras på ett rakt och inriktat sätt. Var uppmärksam på eventuella hinder eller förändringar i backen längs rutten och planera därefter.
Steg 2: Installera monteringsfästena
Börja med att installera monteringsfästena med jämna mellanrum längs den markerade rutten. Avståndet mellan fästena kommer att bero på typen och storleken på kabelbanan, såväl som lutningsvinkeln. För brantare sluttningar kan fästena behöva installeras närmare varandra för att ge ytterligare stöd.
Se till att fästena är jämna och säkert fastsatta på den sluttande ytan. Använd ett vattenpass för att kontrollera inriktningen av varje fäste. Om ytan är ojämn, använd shims för att justera höjden på fästena och säkerställa en plan monteringsyta för kabelbanan.
Steg 3: Montering av kabelbanan
Beroende på typen av kabelbana, montera sektionerna enligt tillverkarens instruktioner. De flesta kabelbanor är utformade för att enkelt anslutas med kopplingsfästen eller återanvändbara klämmor.
Se till att anslutningarna är täta och säkra för att förhindra mellanrum eller felinriktning. Kontrollera att den är korrekt inriktad och gör nödvändiga justeringar innan du fortsätter med installationen på fästena.
Steg 4: Montera kabelbanan på fästena
Lyft försiktigt den monterade kabelbanan och placera den på de monterade fästena. Använd buntband eller andra lämpliga fästen för att fästa löpbanan vid fästena. Se till att löpbanan är ordentligt fastsatt och inte rör sig eller växlar i sluttningen.
Steg 5: Säkra kabelbanan
För ökad stabilitet, överväg att använda ytterligare stödmetoder som kabelklämmor eller remmar för att fästa kablarna i löpbanan. Detta hjälper till att förhindra att kablarna förskjuts eller orsakar att löpbanan blir obalanserad i sluttningen.
Steg 6: Slutkontroller
När installationen är klar, utför en sista inspektion av kabelbanan. Kontrollera om det finns lösa anslutningar, feljusteringar eller tecken på instabilitet. Se till att kablarna är korrekt dragna och säkrade i löpbanan.
Testa kablarnas funktionalitet för att säkerställa att det inte finns några störningar i el- eller dataöverföringen. Gör nödvändiga justeringar eller reparationer innan du lämnar installationsplatsen.
Säkerhetsföreskrifter
Under hela installationsprocessen bör säkerheten vara högsta prioritet. Bär lämplig personlig skyddsutrustning (PPE), såsom skyddsglasögon, handskar och hjälm.
När du arbetar på en sluttande yta, använd lämplig fallskyddsutrustning, såsom säkerhetsselar och skyddsräcken. Se till att arbetsområdet är väl upplyst och fritt från faror.
Om du arbetar med elkablar, följ alla relevanta elektriska säkerhetsstandarder och procedurer. Koppla ur kablarna innan du gör några anslutningar eller justeringar för att undvika risken för elektriska stötar.
Slutsats
Att installera industriella kabelbanor på en sluttande yta kräver noggrann planering, rätt utrustning och strikt efterlevnad av säkerhetsprotokoll. Genom att följa stegen som beskrivs i det här blogginlägget och välja lämplig kabelbana och monteringsutrustning kan du säkerställa en framgångsrik och långvarig installation.
Som leverantör av Industrial Cable Raceway har vi åtagit oss att tillhandahålla högkvalitativa produkter och expertråd för att möta dina installationsbehov. Om du har några frågor eller funderar på att köpa industriella kabelbanor för ditt projekt är du välkommen att kontakta oss. Vi är här för att hjälpa dig att hitta de bästa lösningarna för dina specifika behov.
Referenser
- Handbok för elektrisk installation, Schneider Electric
- National Electrical Code (NEC)
- Kabelbricka Installationsguide, tillverkarens dokumentation
