Hur stödjer man stegkabelrännan i långa installationer?

Långvariga installationer av stegkabelrännor innebär unika utmaningar som kräver noggrann planering och lämpliga stödmekanismer. Som en pålitlig leverantör av kabelrännor förstår vi vikten av att säkerställa stabilitet och hållbarhet hos kabelrännesystem i sådana applikationer. I den här bloggen kommer vi att undersöka hur man effektivt stödjer stegkabelrännor i långa installationer, och täcker olika aspekter från designöverväganden till valet av stödkomponenter.

Designöverväganden för kabelbrickor för långa stegar

Innan du fördjupar dig i stödmetoderna är det avgörande att förstå de designfaktorer som påverkar långtidsprestandan hos stegkabelrännor. Kabelrännans belastningskapacitet är en primär faktor. Detta inkluderar vikten av själva kablarna, samt eventuell ytterligare utrustning eller fixturer som kan monteras på brickan. Olika typer av kablar har olika vikt, och antalet kablar som ska installeras påverkar också den totala belastningen. Till exempel är kraftkablar i allmänhet tyngre än kommunikationskablar.

Spännlängden är en annan kritisk faktor. Längre spann kräver starkare och mer robusta stödsystem för att förhindra häng och deformation. Materialet i kabelrännan spelar också en roll. VårKabelbricka i galvaniserat stålerbjuder utmärkt hållfasthet och korrosionsbeständighet, vilket gör den till ett lämpligt val för långvariga installationer. Utformningen av stegkabelrännan, såsom stegpinneavståndet och sidoskenans dimensioner, kan påverka dess bärförmåga och flexibilitet.

Typer av stödsystem för kabelbrickor för långa stegar

1. Hängare och stöd

Hängare används vanligtvis för att stödja stegkabelrännor i långa installationer. Det finns olika typer av hängare tillgängliga, inklusive stavhängare, kanalhängare och balkklämmor. Stånghängare är mångsidiga och kan justeras till olika höjder, vilket gör dem lämpliga för olika installationsscenarier. Kanalhängare ger ett styvare stöd och används ofta i industriella miljöer där tunga belastningar förväntas. Balkklämmor är användbara när kabelrännan behöver fästas på konstruktionsbalkar.

Avståndet mellan hängarna är avgörande. Vid installationer med långa spännvidder bör hängavståndet beräknas noggrant baserat på kabelrännans belastningskapacitet och spännlängd. I allmänhet krävs närmare hängavstånd för längre spännvidder och tyngre laster. Till exempel, för en installation med lång spännvidd med hög kabeltäthet, kan hängarna behöva placeras var 3:e till 4:e meter, medan för en lättare belastning kan avståndet ökas till 5 till 6 meter.

2. Mellanstöd

Förutom hängare kan mellanstöd användas för att förbättra stabiliteten hos kabelrännan i långa sektioner. Dessa stöd kan vara i form av konsoler eller stag. Fästen kan fästas på kabelrännans sidoskenor med jämna mellanrum för att ge extra stöd. Stag kan användas för att skapa ett ramverk som stödjer kabelrännan underifrån. VårKabelbricka av solid bottenkan dra nytta av mellanstöd, särskilt när du bär tunga kablar eller i områden med höga vibrationer.

3. Spännsystem

Spännsystem kan användas för att minska hängningen av kabelrännan i långa installationer. Dessa system fungerar genom att anbringa spänning på kabelrännan, vilket hjälper till att hålla den rak och jämn. Spännvajrar eller stänger kan fästas i ändarna av kabelrännan och dras åt för att uppnå önskad spänning. Denna metod är särskilt användbar för mycket långa spann där traditionella stödmetoder kanske inte är tillräckliga.

Installation och underhåll av stödsystem

Korrekt installation av stödsystemen är avgörande för långtidsprestanda för stegkabelrännan i långa installationer. Under installationen är det viktigt att se till att hängarna och stöden är säkert fastsatta i konstruktionselementen. Inriktningen av kabelrännan bör kontrolleras för att säkerställa att den är rak och jämn. Eventuell felinställning kan leda till ojämn belastning och för tidigt fel på stödsystemet.

Regelbundet underhåll av stödsystemen är också nödvändigt. Detta inkluderar att inspektera hängarna, fästena och spännsystemen för tecken på slitage, korrosion eller skador. Lösa eller skadade komponenter bör bytas ut omedelbart för att förhindra säkerhetsrisker. I utomhusinstallationer, vårVäderbeständig kabelhållaretål hårda miljöförhållanden, men stödsystemen behöver fortfarande underhållas för att säkerställa deras effektivitet.

Fallstudier och bästa praxis

Låt oss ta en titt på ett verkligt exempel på en kabelrännesinstallation med lång spann. I en stor industrianläggning krävdes ett kabelrännesystem med långa spann för att bära ett stort antal kraftkablar över ett stort öppet område. Den initiala designen använde standardhängare med ett relativt stort avstånd, men det ledde till betydande sänkning av kabelrännan. Efter att ha omvärderat designen reducerades hängaravståndet och mellanstöd lades till. Dessutom installerades ett spännsystem för att ytterligare förbättra stabiliteten hos kabelrännan. Resultatet blev ett mer pålitligt och hållbart kabelrännesystem som uppfyllde anläggningens krav.

Baserat på sådana fallstudier inkluderar några bästa praxis för att stödja stegkabelrännor i långa installationer:

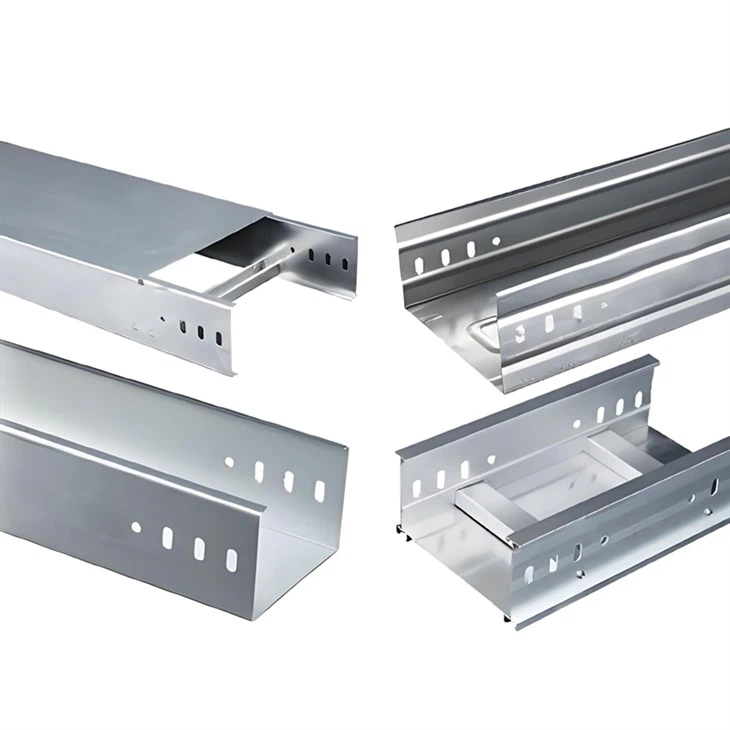

Solid Bottom Type Cable Tray factory Solid Bottom Type Cable Tray high quality

Genomför en detaljerad belastningsanalys innan du designar stödsystemet.
Välj lämpliga stödkomponenter baserat på installationens specifika krav.
Följ tillverkarens installationsanvisningar noggrant.
Inspektera och underhåll regelbundet stödsystemen för att säkerställa deras långsiktiga prestanda.

Slutsats

Att stödja stegkabelrännor i installationer med långa spännvidder kräver ett heltäckande tillvägagångssätt som tar hänsyn till olika konstruktionsfaktorer, stödmetoder och installations- och underhållspraxis. Som en ledande leverantör av kabelrännor för stegar, är vi fast beslutna att tillhandahålla högkvalitativa produkter och expertråd för att hjälpa våra kunder att uppnå framgångsrika kabelrännor med långa spann. Oavsett om du arbetar med ett industriprojekt, en kommersiell byggnad eller en infrastrukturutveckling, vårKabelbricka i galvaniserat stål,Kabelbricka av solid botten, ochVäderbeständig kabelhållarekan tillgodose dina behov.

Om du är intresserad av våra stegkabelrännesprodukter eller behöver ytterligare hjälp med din långspännande kabelrännesinstallation är du välkommen att kontakta oss för upphandling och konsultation. Vi ser fram emot att arbeta med dig för att skapa pålitliga och effektiva kabelhanteringslösningar.
